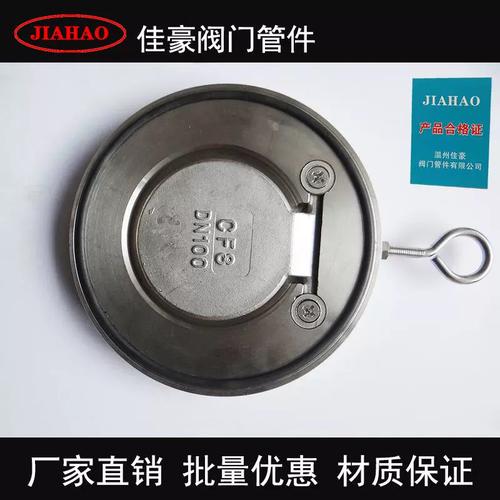

H74W-16P和H74W-25P是單瓣旋啟式對夾單向止回閥的典型型號，憑借結構緊湊、流體阻力小、密封可靠等優勢，廣泛應用于石油、化工、電力、給排水等工業管道系統。本文圍繞型號含義、結構特點、工作原理及選型要點展開解析。

一、型號含義解讀

H74W-16P與H74W-25P符合閥門型號編制標準。H代表止回閥，7表示對夾式連接，4代表單瓣旋啟式結構（即單旋板、搖板式），W表示閥體直接加工密封面（無鑲嵌密封圈），P表示閥體材質為鉻鎳鈦不銹鋼（如304/316）。16P與25P分別代表公稱壓力1.6MPa和2.5MPa，P同樣指不銹鋼。因此兩支閥門功能相同，僅耐壓等級區分。型號名稱中的“單瓣旋啟式”“單旋板搖板式”“對夾式單向止回閥”“單旋門”均指同一結構：對夾安裝、單閥瓣繞銷軸旋轉啟閉的止回閥。

二、結構與工作原理

閥門由閥體、閥瓣（單旋板）、銷軸、彈簧（可選）、密封面等組成。對夾式閥體輕薄，靠管道法蘭夾持對中，兩端無獨立法蘭。閥瓣通過銷軸懸掛于閥體內，當流體沿箭頭方向流動時，介質壓力推開閥瓣繞銷軸旋轉開啟；當流體停止或逆流時，閥瓣在自重及反向壓差（或有彈簧輔助）下反向旋啟，壓緊密封面阻斷流動，實現單向止回。

三、性能特點

對夾連接顯著縮小閥門長度，降低重量與安裝空間。單瓣旋啟結構流道直通，流阻小，適合大流量管路。啟閉迅速，水錘現象較升降式止回閥更弱。密封面可刮擦自清潔，適應性好。不銹鋼材質耐腐蝕，適用于水、蒸汽、油品、硝酸等介質。雖標注單向止回，安裝時需確保流向與閥體箭頭一致。相比 H71H、H71W 等對夾升降式產品，本結構壓力損失更低，更適用于較高流速場景。

四、選型與使用要點

公稱壓力應按管路最大工作壓力選擇，低于1.6MPa選 H74W-16P，1.6～2.5MPa 選 H74W-25P。介質溫度需滿足不銹鋼－20℃～+200℃的常用范圍。對夾安裝須配套法蘭、螺栓，兩法蘭間距精確到位。宜水平或垂直（流向自下而上）安裝。夾持玻璃纖維等顆粒介質需加裝過濾網保護密封面。日常維護主要是檢查密封副損壞與銷軸磨損，定期旋啟動作檢驗靈活程度。訂貨或提取參數時可通過行業閥門產品數據庫按產品型號校驗相關額定數據，確保承壓溫度、尺寸等級匹配管路要求。

H74W-16P／H74W-25P 系列不僅命名成編解讀清晰，其結構原理與工程優勢完全滿足現代管路設計中的高性能止回需求。有購買意向時建議核實所選閥結構長度公差以及流量系數（尤其是全開狀態），因可能涉及配套加工的孔中心距校準過程，避免使用不當迫使搖板或搖軸變形而發生棘輪振蕩噪音。
